02.10.2020
- Skalierbar: Von antriebsintegriert bis hin zu kompletter Sicherheitssteuerung
- Effizientes Engineering durch graphisches Programmieren
- Kompaktes Design, schnellste Reaktionszeit und flexibel einsetzbar

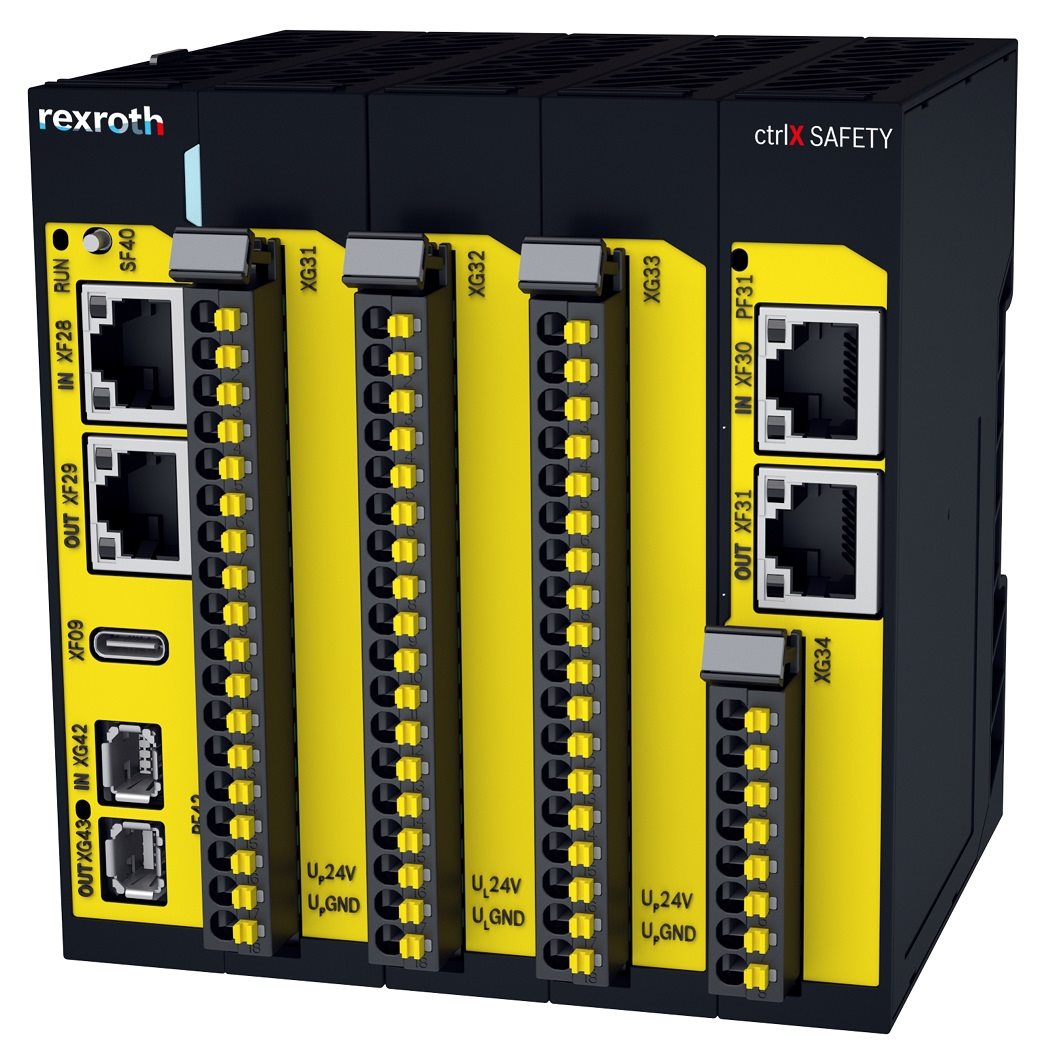

Bosch Rexroth bringt mit ctrlX SAFETY ein Novum auf den Automatisierungsmarkt: Die reaktionsschnellste und kompakteste Sicherheitslösung ihrer Art. Es handelt sich um ein skalierbares System, das sich bedarfsgerecht einsetzen lässt – von der antriebsintegrierten Lösung SafeMotion im ctrlX DRIVE bis hin zur kompletten Sicherheitssteuerung ctrlX SAFETY. Die Vorteile liegen neben flexiblen Einsatzmöglichkeiten unter anderem in sehr hoher Sicherheit durch schnellste Reaktionszeiten sowie in effizientem Engineering durch graphische Programmierung der Sicherheits-SPS.
ctrlX SAFETY basiert auf zwei Komponenten, die autark oder als Gesamtsystem eingesetzt werden können: SafeMotion und SafeLogic. Die Hardware ist extrem kompakt und ermöglicht als Sicherheitssteuerung durch ihre graphische Programmierung die einfache und schnelle Erstellung der benötigten Programme, ohne aufwändige Einarbeitungszeit. Die intuitive Engineering-Oberfläche, eine dokumentationsgestützte Benutzerführung und vorgefertigte Dialoge zur Erfassung abnahmerelevanter Informationen führen zu deutlich schnellerem Engineering als bei herkömmlichen Lösungen. Für anspruchsvollere Anwendungen lässt sich die Hardware über den sicheren Feldbus um zusätzliche E/A-Module erweitern. Sie verfügt über flexible Schnittstellen wie Digital E/A, ctrlX SAFETYlink, Safety over EtherCAT (FSoE) und PROFIsafe (in Vorbereitung). Der Austausch sicherer E/A-Signale zwischen der Sicherheitssteuerung und der SafeMotion auf dem ctrlX DRIVE findet performant über ctrlX SAFETYlink statt.
SafeMotion basiert auf dem modularen Antriebssystem ctrlX DRIVE und besitzt eine skalierbare Software. Sie ist sowohl als Einstiegsversion als auch mit erweiterten Funktionen oder für höchste Anforderungen verfügbar. „SafeMotion bringt die Sicherheitsfunktionen genau an die Stelle, an der die Bewegung erfolgt: im Antrieb. Sie ist somit unerreicht schnell. Gleichzeitig lässt sich mit diesem System völlig unabhängig von der übergeordneten Steuerung eine rein antriebsbasierte Sicherheitslösung realisieren”, erklärt Steffen Winkler, Vertriebsleiter der Business Unit Automation & Electrification Solutions bei Bosch Rexroth.
Kompakt, blitzschnell und anpassungsfähig – aber sicherIm Bundle ergibt sich die schnellste und kompakteste Sicherheitslösung im Markt. ctrlX SAFETY zeichnet sich außerdem durch ihre hohe Anpassungsfähigkeit aus. Steffen Winkler erklärt: „Als Komplettlösung kommunizieren SafeMotion und SafeLogic über unseren ctrlX SAFETYlink. Mit diesem ist eine bis zu 5- bis 10-mal schnellere Reaktion als mit sicherheitsgerichteten Protokollen über klassische Feldbusse möglich. Dazu tragen zusammen mit lokalen I/Os kürzeste Bearbeitungszeiten von 1 ms im FastChannel-Task bei. Diese Merkmale bilden die Basis für höchsten Schutz und den kompakten Aufbau von Sicherheitseinrichtungen.”
Mit ctrlX SAFETY ist die Integration in Maschinen auf kleinstem Bauraum (auf Grund der verkürzten Reaktionszeiten) möglich und die durchgängig zertifizierte Sicherheitstechnologie erlaubt die effiziente Maschinenabnahme. Eine einmal projektierte Sicherheitslösung lässt sich ohne aufwändige Anpassung in unterschiedliche Maschinenkonzepte integrieren. ctrlX SAFETY ist durch die Unterstützung der gebräuchlichsten sicheren Feldbusprotokolle in nahezu jedes Automatisierungssystem integrierbar und es sind modulare Sicherheitskonzepte mit sicherer Querkommunikation realisierbar.
„Der Anwender erhält somit eine für seine individuellen Sicherheitsanforderungen bedarfsgerechte Lösung mit maximaler Flexibilität und Sicherheit. Die Nutzung offener Standards und sichere Konnektivität auf allen Ebenen sowie die schnelle und vielfältige Anwahl von Sicherheitsfunktionen entspricht dem Prinzip unserer offenen, durchgängigen Automatisierungsplattform ctrlX AUTOMATION. ctrlX SAFETY veredelt diese etablierte Plattform als richtungweisendes Sicherheitssystem”, resümiert Steffen Winkler.
