Effizienter Linearantrieb für die Reifenherstellung

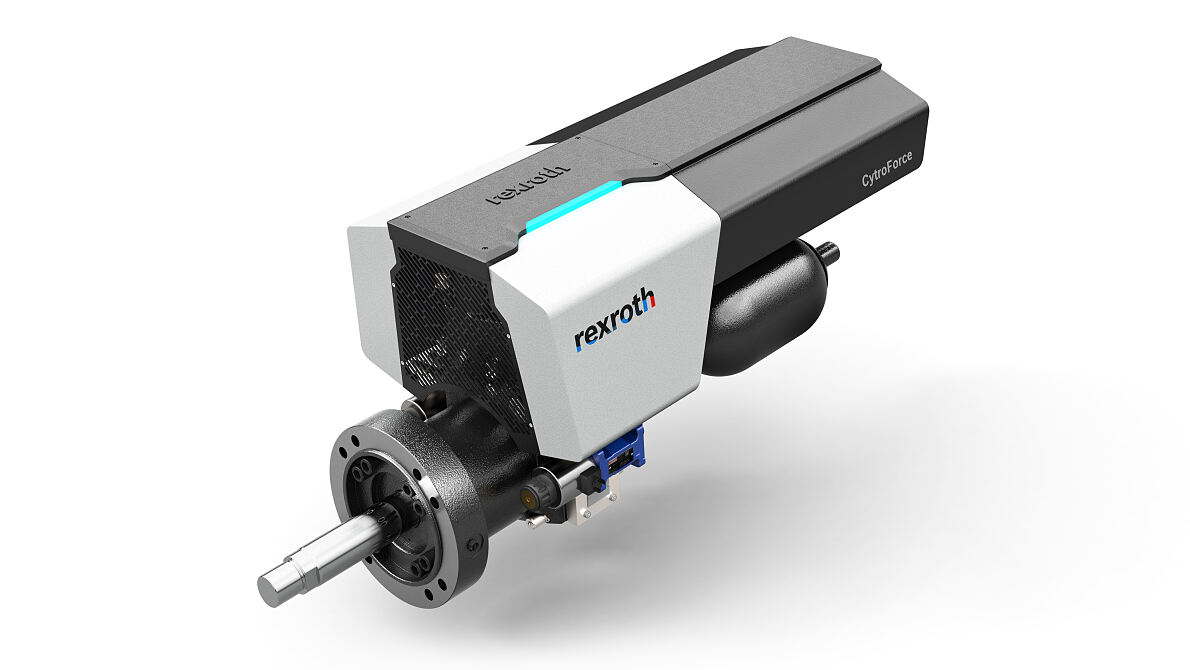

Eine wettbewerbsfähige Reifenproduktion muss hochflexibel sein und schnell auf schwankende Marktanforderungen reagieren können. Hersteller brauchen Lösungen, mit denen sie die Verfügbarkeit ihrer Anlagen optimieren, ihre Gesamtbetriebskosten senken und ihre Time-to-Market verbessern können. In Prozessschritten, in denen zuverlässig höhere Kräfte benötigt werden, setzt der hydraulische Linearantrieb CytroForce von Bosch Rexroth neue Maßstäbe bei Leistungsdichte, Energieeffizienz und leisem Betrieb.

Mit ihrer gesteigerten Performance definieren die robusten CytroForce Achsen (in Schutzklasse IP65) das bisherige Anwendungsfeld neu. Die CytroForce-M deckt je nach Konfiguration Kräfte von bis zu 1.200 kN sowie Strecken von bis zu 1,0 m und Geschwindigkeiten von bis zu 0,8 m/s ab. Die Positioniergenauigkeit beträgt 10 μm, die Wiederholgenauigkeit 5 μm.

Mit dem Ziel, hocheffiziente und wirtschaftliche Lösungen auch für die Gummi- und Kunststoffindustrie umzusetzen, hat Bosch Rexroth CytroForce entwickelt: eine Lösung, die neue Maßstäbe bei Effizienz, Verfügbarkeit und Benutzerfreundlichkeit setzt. Mögliche Einsatzfelder liegen überall dort, wo keine Zentralhydraulik zum Einsatz kommt, z.B. beim Schneiden von Reifenbändern oder dem Mischprozess bei der Gummiherstellung.

Zur Verfügung stehen zusätzlich passende Produktdokumentationen bis zum 2D oder 3D CAD-Modell. Die Achsen müssen nach erfolgtem mechanischen Einbau nur noch elektrisch angeschlossen werden.

Einfach ist auch die Wartung: Mithilfe eines Service Kits können selbst fachfremde Servicekräfte Fluidproben für die Laboranalyse entnehmen. Auch das bedarfsweise Nachfüllen erfordert keine spezifischen Kenntnisse. Die Service Kits stehen für alle servohydraulischen Achsen (SHA) von Bosch Rexroth einschließlich CytroForce zur Verfügung.

In Kombination mit dem digitalen Service CytroConnect Solutions ist auch ein Condition Monitoring bzw. Predictive Analytics möglich, was die Verfügbarkeit der Maschine weiter steigert.

Die modular aufgebaute CytroForce basiert auf dem bewährten drehzahlvariablen Energy on Demand Antrieb Sytronix. An diese energieeffiziente Einheit aus Servoantrieb und hydraulischer Konstant- oder Verstellpumpe schließen sich bei CytroForce ein Steuerblock und ein Differenzial- oder Tandemzylinder an. Sämtliche hydraulische Bauteile und Schnittstellen wurden mit modernsten Verfahren strömungstechnisch optimiert. Dies reduziert die Geräuschemissionen und steigert die Performance bei minimalen Abmessungen.

Zusammen mit Tank, Sicherheitsventilen und Sensorik bilden die CytroForce Module eine hochkompakte und effiziente servohydraulische Achse mit geschlossenem Fluidkreislauf, bedarfsabhängiger Stromaufnahme und einheitlichem Antriebs- und Steuerungskonzept.

„Mit diesem evolutionären Lösungsansatz aus einer Hand heben wir die bestehenden Anwendungsgrenzen für hydraulische Linearachsen auf“, kommentiert Stefan Thienen, Produktmanager CytroForce bei Bosch Rexroth. „Die branchenübergreifenden Vorteile eröffnen Maschinen- und Anlagenherstellern aus nahezu allen Branchen spannende Perspektiven und Verbesserungspotenziale für Pressen, Werkzeugmaschinen und viele andere Anwendungen.“
