06.11.2024

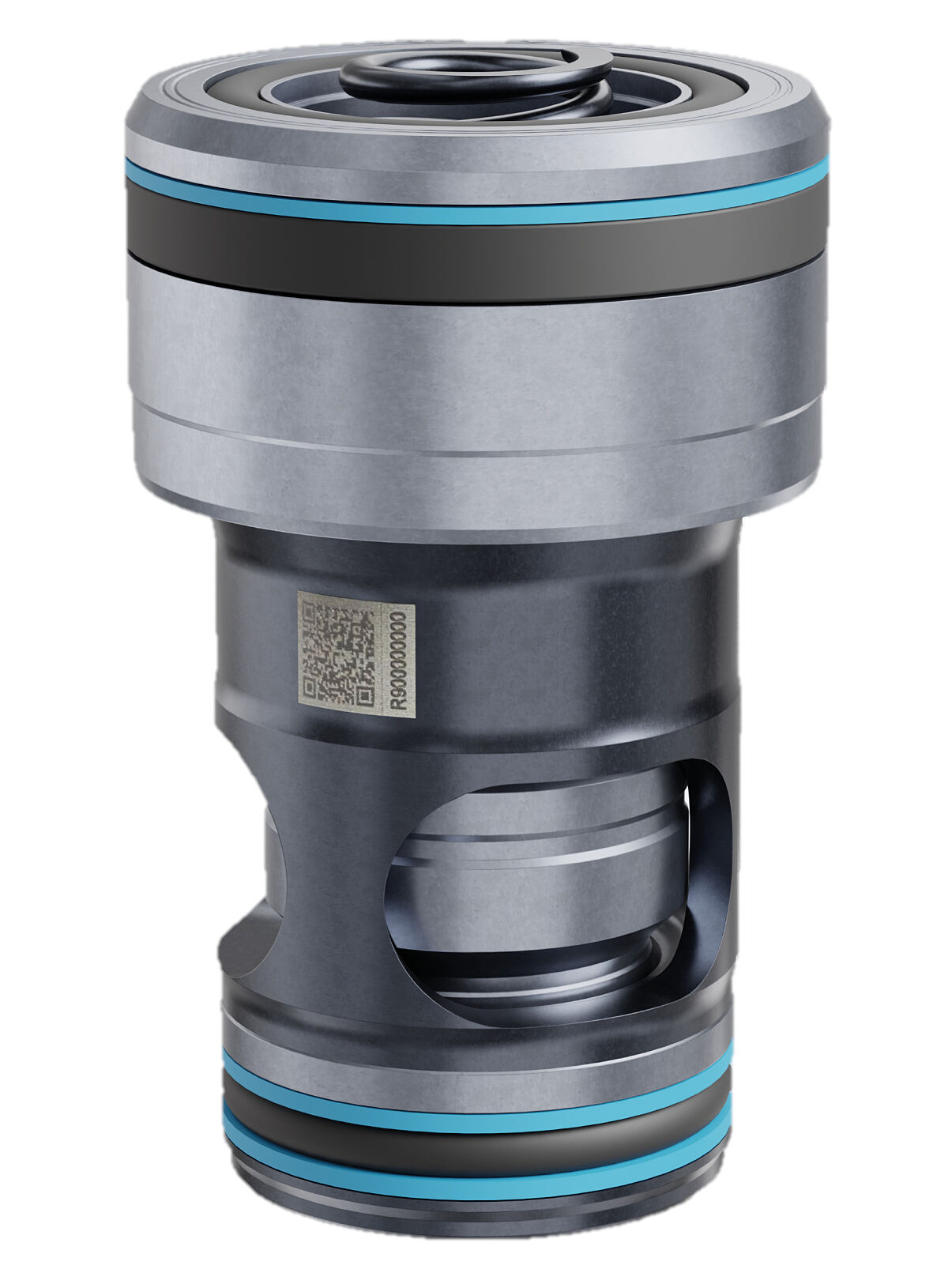

Mit der neuen Generation des 2-Wege-Einbauventils LC_8X/ steigert Bosch Rexroth Performance und Effizienz hydraulischer Logikventile
- Gesteigerte Performance bei voller Kompatibilität zur Vorgängerbaureihe
- Wege-, Druck- und Kombinationsfunktionen mit bis zu 450 bar Betriebsdruck
- Strömungsoptimiertes Design für energieeffizientere Wegefunktionen
Ob high flow oder fine tuning: Mit dem weiterentwickelten 2-Wege-Einbauventil LC_8X/ erhöht Bosch Rexroth die Energie- und Kosteneffizienz bei Logikventilen. Die Weiterentwicklung der marktprägenden Vorgängerserien LC_5X/, LC_6X/ und LC_7X/ eröffnet dem Maschinen- und Anlagenbau ein noch breiteres Einsatzspektrum. Mit einem um 60 Prozent niedrigeren delta-p sorgt das LC_8X/ erneut für einen großen Performance-Sprung. Die Wirtschaftlichkeit in vielfältigen Wege-, Druck- und Kombinationsfunktionen steigert zudem der auf 450 bar gesteigerte maximale Betriebsdruck. Weitere Verbesserungen betreffen die Kriterien Produktivität, Standfestigkeit, Engineering und Lagerhaltung.Das neue 2-Wege-Einbauventil LC_8X/ ist aktuell in den Nenngrößen 16, 25 und 32 verfügbar. Neben der Standardausführung für 420 bar bietet Bosch Rexroth alle Varianten auch für einen Maximaldruck von 450 bar. Der Absicherungsdruck wurde auf einen Maximalwert von bis zu 490 bar erhöht.
Dank strömungsoptimierter Geometrien weist das LC_8X/ im Vergleich zur erfolgreichen Serie 7X bis zu 60 Prozent weniger Druckverluste bei Wegefunktionen auf. Gegenüber früheren Serien fällt die Reduzierung des Durchflusswiderstandes (delta-p) noch höher aus, was bei Retrofits für einen direkten Effizienz- und Performancesprung sorgt.
Hohe Zuverlässigkeit bei langer LebensdauerDas verbesserte und überarbeitete Dichtungskonzept der radialen Abdichtung erhöht die Robustheit gegen nach außen wirkende Druckspitzen und verzögert bzw. verhindert das Auftreten externer Leckage deutlich. Eine neue reibungsoptimierte, standardmäßig integrierbare Kolbendichtung verhindert interne Leckage und vermeidet hydraulische Verlustleistungen.
Kostensenkende ProzessvereinfachungenMit der fortlaufenden Standardisierung des Ventilkonzeptes schafft Bosch Rexroth auch die Grundlage für kostensenkende Prozessvereinfachungen beim Maschinenhersteller – von Projektierung und Engineering über die Montage und Inbetriebnahme bis hin zu Lagerhaltung und Wartung. Dadurch entfallen auch die bisher notwendigen Mehrkosten für Zusatzoptionen. Vorhandene Aufbaudeckel können aufgrund der Kompatibilität zur Vorgängerbaureihe weiterverwendet werden, was ebenfalls Ressourcen schont.
Beispielsweise vereinfacht die multifunktionale All-in-one-Standardvariante die Lager- und Ersatzteilhaltung. Das Projektieren von Druckfunktionen erleichtern optionale Kolbenformen mit Zentralgewinde, die wahlweise verschlossen sind oder mit Düsen bestückt werden können. Zudem wurde ein Kolbentyp mit interner Druckrückführung für Rückschlagventil-Funktionen neu ins Standardprogramm aufgenommen.
Die neu integrierte Kolbendichtung verkürzt den Zeitaufwand im Engineering und bei der Montage, da nachträgliche Konstruktions- oder Stücklistenänderungen vermieden werden. Zudem können durch diese Option im Vergleich zur Vorgängerbaureihe Zwischen- oder Sonderdeckel entfallen, was die Variantenzahl deutlich reduziert.
Einen weiteren Beitrag zur effizienten Nutzung von Ressourcen liefert die Verpackung: Die Ventile werden in bewährten, stoßfesten sowie gegen Umwelteinflüsse geschützten Rundbechern aus recyceltem Material geliefert, die nach wie vor die hohen Qualitätsansprüche an Verpackungen von Bosch Rexroth erfüllen.
Neue Features für Montage, Wartung und DemontageDer obere Deckel der zweiteiligen Verpackung besitzt als Neuerung eine integrierte Einschlaghilfe zur fehlerfreien Montage in die vorgesehene Einbaubohrung.
Zeitersparnisse bei der Wartung bewirkt das überarbeitete Servicekonzept, das jetzt einen Komplett-Dichtsatz mit allen benötigten Dichtungen umfasst – einschließlich Steueröldichtungen für den Aufbaudeckel LFA-7X/. Ebenfalls neu: Die integrierte Demontage-Nut und die Ausziehhilfe am Steuerschieber vereinfachen die Demontage der Gesamtbaugruppe.
„Die umfassende Weiterentwicklung des weltweit etablierten Vorgängermodells LC_7X/ setzt neue Maßstäbe in puncto Leistungsfähigkeit, Energieeffizienz, Vereinfachung und Standfestigkeit – und das bei voller Kompatibilität zur Vorgängerserie und unverändertem Listenpreis gegenüber bisher verfügbarer Standardbaugruppen“, fasst Janis Kunkel, Projektleiter für das Entwicklungsprojekt LC_8X/ bei Bosch Rexroth, zusammen.
