Kompakt, vielseitig und absolut wirtschaftlich

• Zeitersparnis: absolute Wegmessung verkürzt Maschinenstart
• Kompakt und platzsparend für breites Anwendungsspektrum
• Kombi-Schnittstelle: bedarfsgerecht digital und analog messen

Bosch Rexroth erweitert sein Lösungsangebot für integriertes Messen  und Führen durch eine besonders platzsparende, wirtschaftliche und universell einsetzbare Variante: Das IMScompact mit absoluter Wegmessung, magnetischem Messprinzip und integrierter Elektronik zeichnet sich durch geringe Abmessungen, Flexibilität und Robustheit aus. Drei verschiedene Baugrößen und eine neue Kombi-Schnittstelle für die digitale und analoge Datenübertragung qualifizieren das jüngste Mitglied der IMS-Reihe insbesondere für die kosteneffiziente Positionserfassung. Im Zuge der Weiterentwicklung ermöglicht das IMScompact bald auch Safety-Funktionen.

Mit dem IMScompact mit absoluter Wegmessung erweitert Bosch Rexroth sein bestehendes IMS-Angebot für Kugelschienenführungen um eine zweite Variante für das kosteneffiziente magnetische Messverfahren. Beide Lösungen messen die Position des Führungswagens berührungslos mit einer absoluten Genauigkeit von +/- 20 µm pro Meter und einer Wiederholgenauigkeit von +/- 1 µm bei Geschwindigkeiten von bis zu 5 m/s. Die Messlänge beträgt bis zu 17,8 m mit mehrteiligen Schienenteilstücken.

Mehr Produktivität in vielen Anwendungen
Der Vorteil der absoluten gegenüber der inkrementellen Wegmessung besteht jeweils in der Startzeit. Ohne Referenzieren ist das IMScompact nach dem Einschalten oder einem Stromausfall sofort einsatzbereit. Das verschleißfreie Messsystem kann in einer Vielzahl an Handling-Anwendungen und allgemeinen Automationslösungen eingesetzt werden. Dank des hohen EMV-Schutzes aufgrund der in den Führungswagen integrierten Messelektronik eignet sich das IMScompact auch für den Einsatz in Verbindung mit Linearmotoren. Als Schutz der Maßverkörperung vor Verschmutzung und Beschädigung ist ein spezielles Abdeckband bestellbar, das das magnetische Messprinzip nicht beeinflusst.

Weniger Platzbedarf, mehr Effizienz

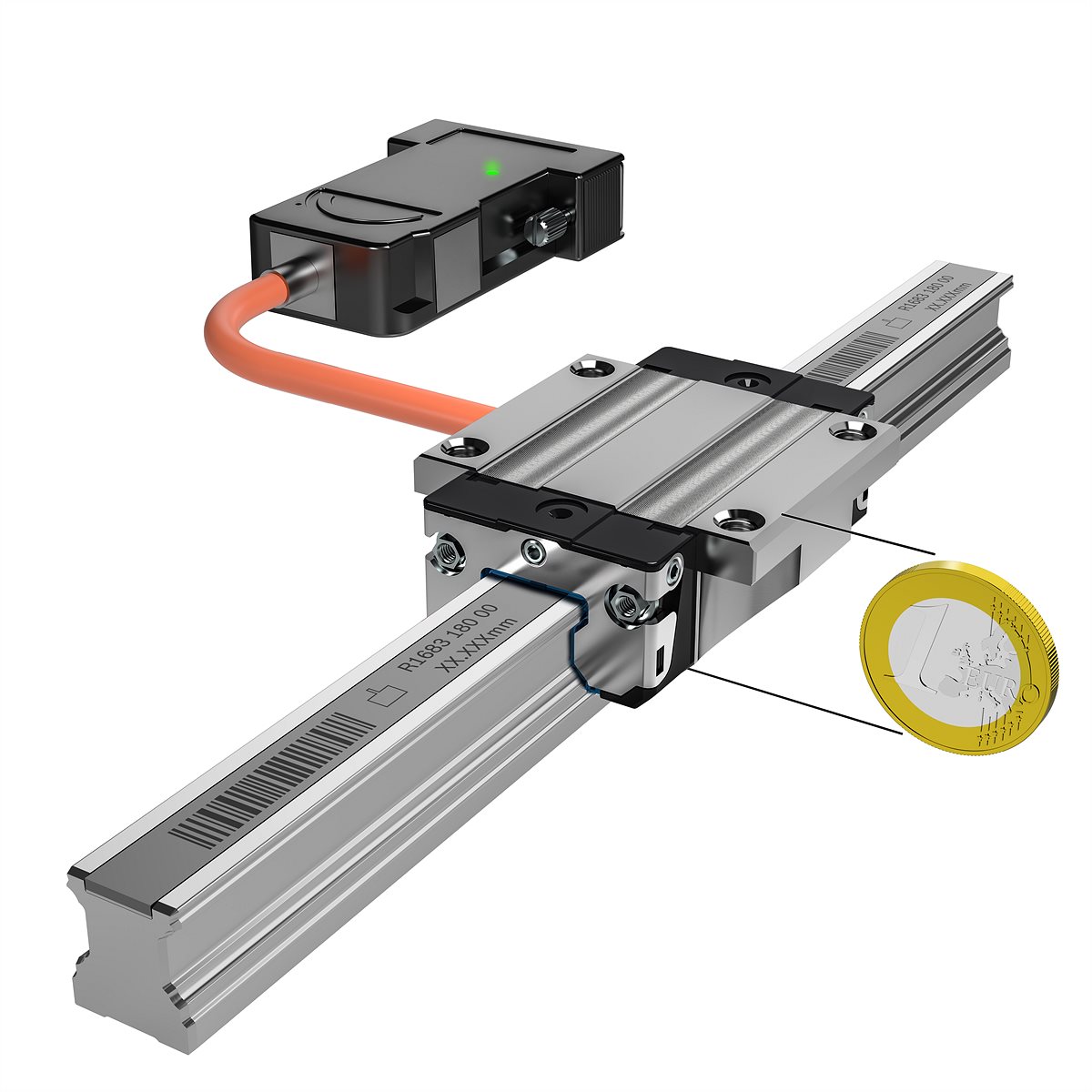

Dank des integrierten Encoders fügt sich das IMScompact problemlos in geringe Bauräume ein. So lässt sich die absolute Wegmessung auch kosteneffizient in Anwendungen mit geringen Massen und kleinen Führungen realisieren, beispielsweise in Digitalschneidgeräten für Metall, Kunststoff, Textilien oder Glas. In Baugröße 15 entspricht die Gesamthöhe von Führungswagen und Schiene etwa dem Durchmesser einer 1-Euro-Münze.

Darüber hinaus optimiert das integrierte Messsystem den Zeitaufwand in der Montage. Die Sensorik wird bereits ausgerichtet geliefert, Standardbauteile vereinfachen Konstruktion und Inbetriebnahme.

Kombi-Schnittstelle für analoges und digitales Messen
Dank einer neuen Kombi-Schnittstelle lassen sich die Positionswerte sowohl digital per SSI als auch analog mittels 1Vss übertragen. Je nach Anwendungsfall können auch beide Signale kombiniert werden, etwa zur Positionsregelung hoch dynamischer Achsbewegungen mit Servoantrieben. Die digitale Datenübertragung eignet sich für die Positionierung über eine SPS- oder die Visualisierung über eine SSI-Anzeige.

Antriebsintegrierte Sicherheitsfunktionen geplant
Im Zuge der kontinuierlichen Weiterentwicklung soll das IMScompact künftig auch sichere Maschinenzustände unterstützen. Ein entsprechender Sensor für antriebsintegrierte Sicherheitsfunktionen Safe Motion ist in Vorbereitung. Personenschutz ohne Maschinenabschaltung spart dem Anwender Zeit und Kosten, insbesondere in verketteten Automatisierungsanlagen.
