Kompakte Alleskönner für Wegmessungen

• Platzersparnis: Sensor im Führungswagen integriert
• Wirtschaftliche Positionsbestimmung für unterschiedliche Baugrößen
• Zeit- und Kostenersparnisse von Konstruktion bis Service

Das integrierte Wegmesssystem IMS von Bosch Rexroth ist nun auch als IMScompact für absolutes Messen erhältlich. Die berührungslos arbeitende Lösung mit magnetischem Messprinzip erlaubt eine robuste und wirtschaftliche Positionserfassung bei Linearführungen unterschiedlicher Längen und Baugrößen und ersetzt damit vollständig externe, lineare Wegmesssysteme. Vielzählige Anwendungen können nun schneller und wirtschaftlicher realisiert werden: von der effizienten Positionserfassung im Sondermaschinenbau bis hin zu klein- und großformatigen Anwendungen in Bereichen wie Digitaldruck, Batteriefertigung und FMCG (Fast Moving Consumer Goods).

Das neu erhältliche komplettiert das bislang verfügbare Portfolio der integrierten Messsysteme, zu dem auch ein inkrementell messendes IMScompact sowie zwei induktive High-End-Varianten für Höchstpräzisionsanwendungen gehören.

Die kompakten Messsysteme erfassen die Position des Führungswagens berührungslos mit einer absoluten Genauigkeit von +/- 20 μm/m und einer Wiederholgenauigkeit von +/- 1 μm bei Geschwindigkeiten von bis zu 5 m/s. Die Messlänge kann mit mehrteiligen Schienenteilstücken bis zu 17,8 m betragen. Dank des hohen EMV-Schutzes aufgrund des vollständig in den Führungswagen integrierten Sensors eignet sich das magnetische Messsystem ideal für den Einsatz in Linearmotorachsen.

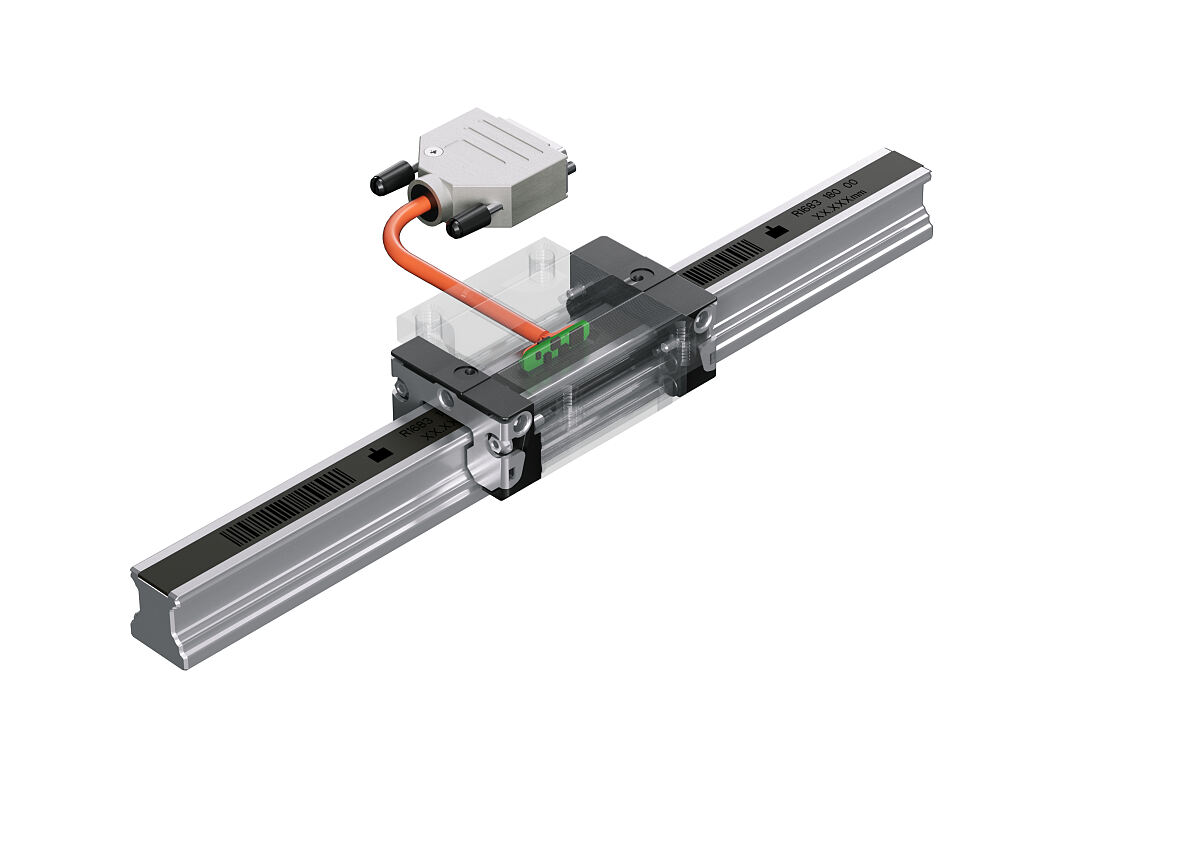

Das in den Baugrößen 15, 20 und 25 verfügbare IMScompact punktet gegenüber anderen magnetischen Wegmesssystemen mit seinem besonders kompakten Design. Selbst in der kleinsten Baugröße ist der Sensor platzsparend in den Führungswagen integriert. Der entscheidende Vorteil der absoluten Messfunktion gegenüber der inkrementellen besteht in der sofortigen Einsatzbereitschaft des Systems direkt nach dem Einschalten oder nach einem Stromausfall. Dies steigert die Produktivität in vielen Handhabungs- und Automationslösungen.

In ersten Projekten aus dem Bereich Fabrikautomation bewährt sich das integrierte Messystem unter anderem zur kompakten und wirtschaftlichen Positionserfassung in der Linearführung ohne extern angebauten Linear-Encoder: so etwa zum Ausmessen von Werkstücken zur Qualitätssicherung oder zur Messwerterfassung und Weiterverarbeitung über die Maschinensteuerung.

Ein zweiter wichtiger Einsatzbereich entsteht in Verbindung mit Linearmotoren, wodurch sich Objekte hochgenau über lange Distanzen positionieren lassen. Bereits realisierte Beispiele hierfür sind Druckköpfe in bis zu 5 m breiten Digitalprintern oder Kameras in der End-of-Line-Inspektion einer Batteriefertigung.

In einem dritten Anwendungsfeld bewährt sich das IMScompact als kostengünstige Lösung zur Elektrifizierung konventioneller Hydraulikachsen, wie zum Beispiel kombiniert mit einem elektromechanischen Zylinder und Servomotor in einer rein elektrischen Abkantpresse.

Umfangreiche Zeit- und Kostenersparnis über den Lebenszyklus
Da die integrierten Messsysteme IMS die Funktionen von Linearführung und linearem Encoder in einem System vereinen, benötigen sie weniger Bauteile und Bauraum. Hierdurch reduziert sich der Konstruktionsaufwand. Weitere Zeitvorteile bewirkt der rein digitale Prozess für Auswahl, Konfiguration und Bestellung im Online-Shop.

Montage und Inbetriebnahme gehen dank integrierter Messelektronik ebenfalls schneller vonstatten. Da die Sensorik und das Magnetband bereits fertig ausgerichtet geliefert werden, braucht der Messkopf vor Ort nicht mehr über die Messstrecke justiert zu werden. Im Sinne einer kurzen Time-to-Market sind die IMS weltweit verfügbar.

Dank des wartungsfreien Messprinzips spart das neu verfügbare IMScompact auch Kosten in Betrieb und Service. Bei Bedarf sorgt der weltweite Rexroth Service schnell für Ersatz und kann dabei Schiene und Führungswagen unabhängig voneinander austauschen. Zum besonderen Schutz der Maßverkörperung vor Verschmutzung und Beschädigung bietet Bosch Rexroth außerdem ein optional erhältliches Abdeckband an.
